Capuchones Valvulas Compuerta Cierre Elástico Accesorio (2)
Válvulas de Compuerta Cierre Elástico

Capuchones para Válvulas de Compuerta

Materiales:

  • Para cierre elástico:
  • Modelos A y B en fundición dúctil.
  • Modelos C y D en fundición gris.
  • Tornillos en acero zincado o ac. inox.
  • Recubrimiento int. y ext. con EPOXY RAL 5017.
  • Para cierre metálico:
  • Modelos E y F en fundición gris.
  • Tornillos en acero zincado o ac. inox.
  • Recubrimiento int. y ext. con EPOXY RAL 5017.



Diseño:

  • Cuadrado superior exterior con medidas estándar en todos los modelos para acoplar una llave en «T» estándar.
  • Con varias medidas de cuadrados interiores acorde a los cuadrados de los ejes de las válvulas de compuerta Borja.
  • Modelos A, B, C y D para válvulas de compuerta cierre elástico.
  • Modelos E y F para válvulas de compuerta cierre metal.
DESCARGAR FICHA DE PRODUCTO
solicitar presupuesto
+34 961 321 200
Aplicaciones
Válvulas enterradas

Los capuchones sustituyen al volante en las válvulas de compuerta de husillo interior y se montan sobre el cuadrado superior del eje, de modo que la válvula pueda accionarse con una llave en «T».

Son la pieza que prepara la válvula para trabajar enterrada y, junto con las alargaderas y la llave en «T», forman el sistema de maniobra desde la superficie.

Todos los modelos tienen el cuadrado exterior con medidas estándar, pensado para una llave en «T» estándar, y se diferencian en el cuadrado interior, que se ajusta al del eje de cada válvula de compuerta Borja.

Los modelos A, B, C y D corresponden a las válvulas de cierre elástico, de DN40 a DN600, y los modelos E y F a las de cierre metálico de husillo interior.

Los modelos A y B se fabrican en fundición dúctil y los modelos C, D, E y F en fundición gris, todos con recubrimiento epoxi RAL 5017 interior y exterior.

La tornillería de fijación puede pedirse en acero zincado o en acero inoxidable, según la agresividad del terreno y la durabilidad que se busque en la instalación.

Unificar el cuadrado exterior en toda la gama tiene una ventaja práctica clara: el personal de mantenimiento puede operar con una misma llave las válvulas de compuerta de la red equipadas con capuchón, tanto de cierre elástico como de cierre metálico, sin cargar con herramientas distintas para cada diámetro nominal.

El recubrimiento epoxi, por su parte, protege la pieza de la corrosión en su ubicación bajo tierra y contribuye a que la maniobra siga siendo posible con el paso de los años.

Cierre elástico (cuadrado interno mm.):
40-50 → Mod. A · 16,5 x 16,5
65-80 → Mod. A · 20 x 20
100-125-150 → Mod. A · 22 x 22
200 → Mod. B · 27,5 x 27,5
250-300 → Mod. B · 30,5 x 30,5
350-400 → Mod. C · 31 x 31
450-500-600 → Mod. D · 38 x 38
Cierre metálico (cuadrado interno mm.):
Mod. E · 11 x 11, 12 x 12, 14 x 14, 16 x 16
Mod. F · 20 x 20, 23 x 23, 29 x 29

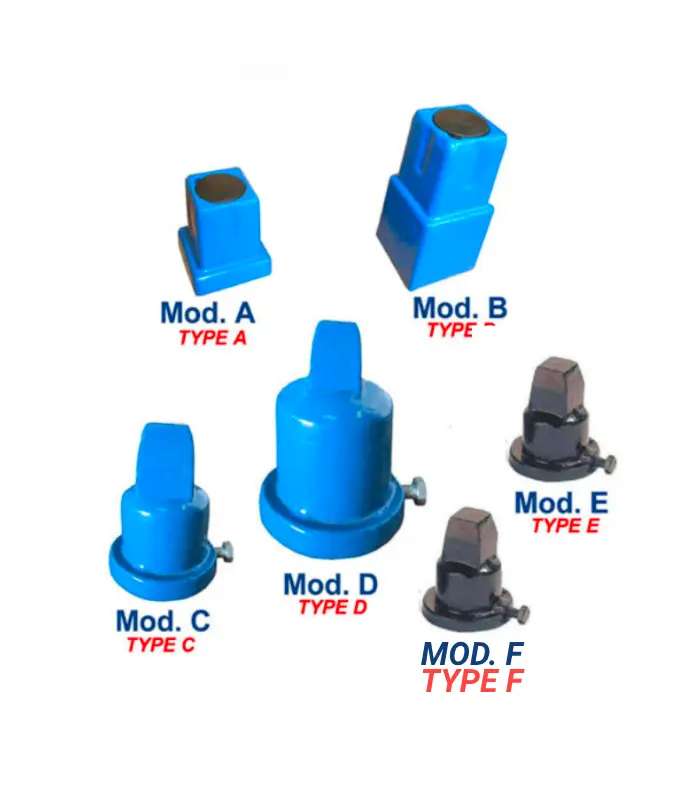

  • Mod. A (cierre elástico)
  • Mod. B (cierre elástico)
  • Mod. C (cierre elástico)
  • Mod. D (cierre elástico)
  • Mod. E (cierre metálico)
  • Mod. F (cierre metálico)
El modelo depende del diámetro nominal, porque cada rango tiene su propio cuadrado de eje (cuadrado interno en mm):

  • DN40-DN50: Mod. A, 16,5 × 16,5.
  • DN65-DN80: Mod. A, 20 × 20.
  • DN100-DN125-DN150: Mod. A, 22 × 22.
  • DN200: Mod. B, 27,5 × 27,5.
  • DN250-DN300: Mod. B, 30,5 × 30,5.
  • DN350-DN400: Mod. C, 31 × 31.
  • DN450-DN500-DN600: Mod. D, 38 × 38.


El cuadrado superior exterior es estándar en todos los modelos, así que una misma llave en T sirve para toda la red.

Basta con indicar la figura y el diámetro nominal de cada válvula.
Sí.

Para válvulas de compuerta de cierre metálico de husillo interior hay dos modelos:

  • Mod. E: cuadrados internos de 11 × 11, 12 × 12, 14 × 14 y 16 × 16 mm.
  • Mod. F: cuadrados internos de 20 × 20, 23 × 23 y 29 × 29 mm.


Aquí la referencia se define por el cuadrado interno, no por el diámetro nominal.

Indícanos la figura y el diámetro nominal de la válvula, por ejemplo una Fig. 31 o Fig. 31N, o la medida real del cuadrado.

No admiten capuchón las válvulas de husillo exterior, como la Fig. 34, porque el husillo sube y baja con la maniobra.
El material depende del modelo:

  • Mod. A y B: fundición dúctil.
  • Mod. C y D: fundición gris.
  • Mod. E y F, para cierre metálico: fundición gris.


Todos llevan recubrimiento interior y exterior con epoxi RAL 5017, y los tornillos pueden ser de acero zincado o de acero inoxidable.

El capuchón suele quedar en una arqueta expuesta a humedad y tierra, y el tornillo es lo primero que suele acusar la corrosión.

Criterio: acero zincado en instalaciones protegidas o de fácil acceso; acero inoxidable en arquetas que se inundan, terrenos agresivos o ambientes marinos.
Sí.

El capuchón se monta en el cuadrado superior del eje de las válvulas de compuerta de husillo interior, sustituyendo al volante para poder maniobrarlas con llave en T.

Es útil, por ejemplo, cuando una válvula que estaba a la vista queda dentro de una arqueta tras una reurbanización, o cuando se quiere evitar que cualquiera la accione a mano.

Indícanos la figura y el diámetro nominal de cada válvula, o la medida del cuadrado del eje si es de otro origen.

Te confirmamos el modelo antes de enviarlo.
El capuchón resuelve la conexión con el eje.

Para maniobrar desde superficie suelen sumarse otros complementos:

  • Alargadera fija o telescópica, en válvulas de cierre elástico, para acercar el punto de maniobra a la superficie.
  • Arqueta, que protege el conjunto y da acceso al operario.
  • Llave en T, que encaja en el cuadrado superior estándar del capuchón.


Pedirlo como conjunto permite comprobar las medidas entre sí antes de llegar a obra.

Indica la figura y el diámetro nominal de cada válvula, la profundidad aproximada del eje y la tornillería preferida.
