Bridas Planas Complemento
Bridas de Acero al Carbon

Bridas Planas

Materiales:

  • Bridas en acero al carbono.
  • Sobre consulta, opción de otros materiales.



Diseño:

  • Bridas y orificios según UNE-EN 1092-1 PN10 / DIN 2576 PN10.
  • Bridas y orificios según UNE-EN 1092-1 PN16 / DIN 2502 PN16.
  • Bridas y orificios según UNE-EN 1092-1 PN25 / DIN 2503 PN25.
DESCARGAR FICHA DE PRODUCTO
solicitar presupuesto
+34 961 321 200
Aplicaciones
Abastecimiento de agua Calderería Climatización Fontanería Industria petroquímica Industria química Mantenimiento Montaje y desmontaje Unión de tuberías

Las bridas planas son el elemento de unión más habitual para conectar tramos de tubería entre sí o con equipos como válvulas, filtros o contadores, y también se emplean en calderería, en la fabricación de depósitos, silos o cisternas para sólidos, áridos, líquidos y gases.

Ofrecen una unión segura que puede deshacerse sin operaciones destructivas cuando hay que intervenir en la línea.

Se fabrican en acero al carbono, con otros materiales sobre consulta, en una gama muy amplia de diámetros nominales, de DN15 a DN1.000.

Las dimensiones y el taladrado siguen la norma UNE-EN 1092-1 en sus versiones PN10 (DIN 2576), PN16 (DIN 2502) y PN25 (DIN 2503), de modo que puede elegirse el taladrado acorde con la presión nominal de cada instalación.

Su campo natural son los sistemas de baja y media presión en los que no se requiere una gran fuerza de sellado: fontanería, suministro de agua, climatización (HVAC) y líneas de la industria química y petroquímica, entre otros.

También resultan adecuadas para unir tuberías de materiales más frágiles, como el hierro fundido, que pueden deformarse si la unión les transmite tensiones elevadas.

En explotación, la unión por bridas simplifica las tareas de mantenimiento e inspección: un tramo o un equipo puede desmontarse y volver a colocarse con rapidez, lo que reduce el tiempo de parada de la instalación.

  • PN10
  • PN16
  • PN25 (según taladrado)

15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1.000

  • Taladrado UNE-EN 1092-1 PN10 / DIN 2576
  • Taladrado UNE-EN 1092-1 PN16 / DIN 2502
  • Taladrado UNE-EN 1092-1 PN25 / DIN 2503 (sobre consulta)
  • En otros materiales (sobre consulta)

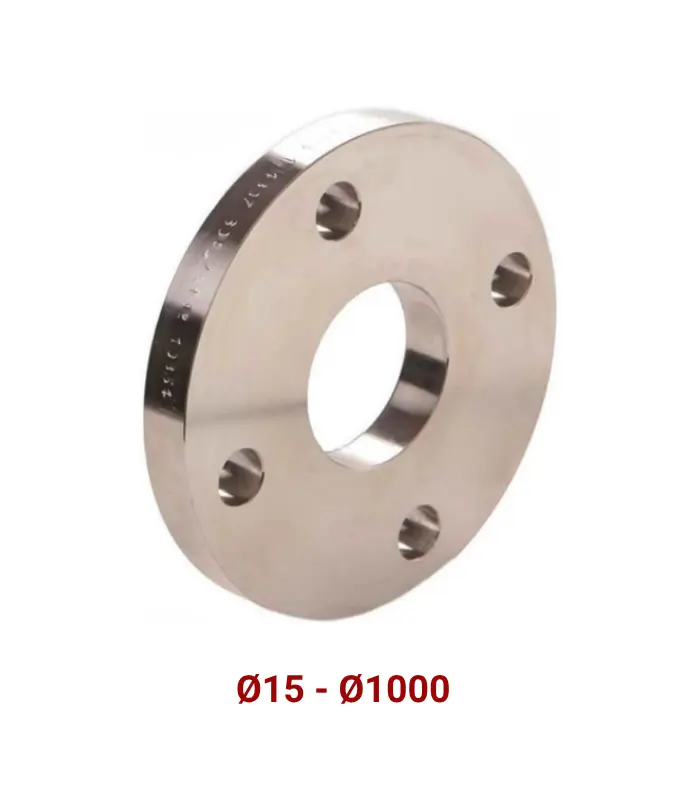

Las bridas planas se fabrican en acero al carbono, de DN15 a DN1.000, con tres taladrados:

  • PN10: UNE-EN 1092-1 / DIN 2576.
  • PN16: UNE-EN 1092-1 / DIN 2502.
  • PN25: UNE-EN 1092-1 / DIN 2503, sobre consulta.


El PN se elige por la presión de trabajo y de prueba de la instalación, nunca a la baja.

Si la brida debe casar con un equipo embridado, el taladrado tiene que coincidir con el suyo.

Para pedir, indica diámetro nominal, PN y taladrado, material y cantidad; si mezclas PN en la misma obra, especifícalo por línea.
Conviene no darlo por hecho.

Estas bridas siguen UNE-EN 1092-1, la norma de bridas de acero, mientras que nuestras válvulas llevan habitualmente bridas según UNE-EN 1092-2, de fundición.

Su uso natural es unir tuberías entre sí, rematar tramos para conectarlos a equipos embridados y trabajos de calderería, como depósitos, silos o cisternas.

Si necesitas conectar una de nuestras válvulas, indícanos su referencia, el diámetro nominal, el PN y el material de la tubería.

Te confirmamos qué brida y qué junta encajan antes de que el material llegue a obra.
Son un elemento de unión sencillo y desmontable.

Sus aplicaciones habituales son, entre otras:

  • Unión de tuberías y calderería: depósitos, silos o cisternas para sólidos, granos, áridos, líquidos y gases.
  • Sistemas de baja y media presión que no requieren una gran fuerza de sellado.
  • Fontanería, suministro de agua y climatización (HVAC).
  • Industria química y petroquímica.
  • Tuberías de materiales frágiles, como el hierro fundido, propensos a deformarse bajo alta tensión.
  • Tramos que necesitan montaje y desmontaje rápidos para mantenimiento e inspección.


Criterio: con presiones o esfuerzos elevados puede no ser la solución más adecuada.

Indícanos PN, diámetro nominal y fluido en la consulta.
De serie se suministran en acero al carbono y, sobre consulta, en otros materiales.

Conviene valorarlo si la tubería es de acero inoxidable, el fluido es corrosivo o el ambiente es agresivo.

Combinar materiales distintos en la unión puede favorecer la corrosión, así que el material de la brida suele acompañar al de la tubería.

La temperatura se confirma en la consulta, porque el límite de una unión embridada suele marcarlo la junta más que la propia brida.

Criterio: material según tubería y fluido; temperatura según junta.

Indícanos ambos datos junto con el diámetro nominal y el PN.
En nuestro catálogo hay juntas para bridas PN10 y PN16, indicadas para bridas con resalte (RF), en dos materiales:

  • EPDM: +90 °C en continua y +100 °C en pico.
  • Cartón ICP9200: +110 °C en continua y +150 °C en pico.


Comprueba antes el tipo de cara: si alguna brida es de cara plana, como las del carrete Fig. 80, o la unión es PN25, consúltanos la junta.

Para que el pedido salga completo, indica:

  • Diámetro nominal y número de uniones.
  • Taladrado y PN.
  • Material, si no es acero al carbono.
  • Fluido y temperatura, para definir la junta.
¿hablamos?

¿No encuentra la referencia exacta?

Fabricamos cualquier DN, PN o especificación especial en nuestras instalaciones de Paterna.

Nuestro equipo técnico responde en menos de 24 horas.

más información
