Unión Universal Dresser EPDM Fig. 85
Accesorios

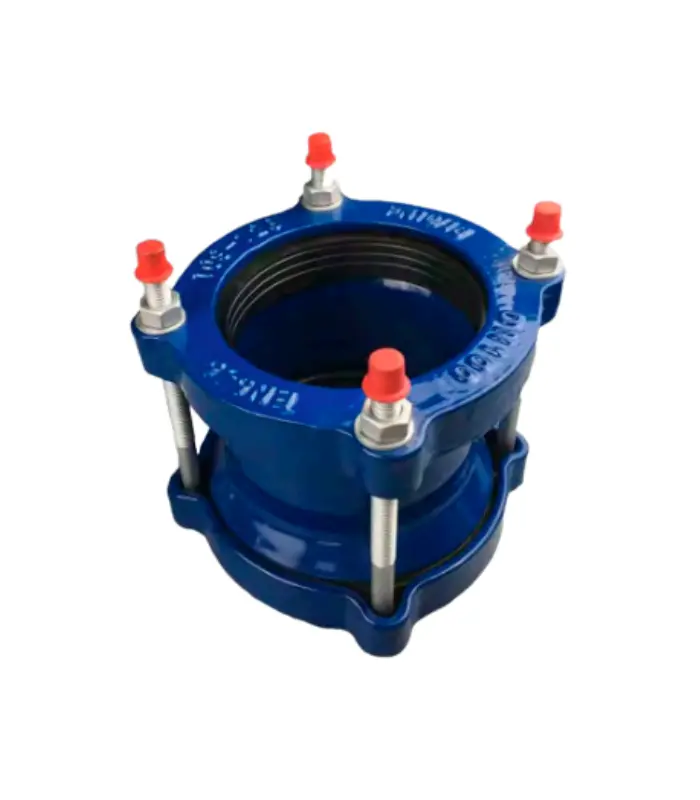

Unión Universal Dresser EPDM Fig. 85

Materiales:

  • Cuerpo central en acero al carbono.
  • Contrabridas en fundición dúctil.
  • Juntas de cierre en EPDM con certificado WRAS.
  • Tornillería en ac. inox. AISI 304.
  • Recubrimiento int. y ext. con EPOXY RAL 5017 con certificado WRAS.



Diseño:

  • Recubierta con resina epóxica (FBE) con certificado WRAS.
  • Juntas de cierre de goma de los extremos en EPDM con certificado WRAS.
  • Compatible con tuberías ANSI Schedule 40.
DESCARGAR FICHA DE PRODUCTO
solicitar presupuesto
+34 961 321 200
Aplicaciones
Agricultura Agua potable Alcantarillado Drenaje Industria Industria química Procesos industriales Redes de distribución Reparación de redes Riego Saneamiento Unión de tuberías
Temperatura mínima
-10 °C
Temperatura máxima
100 °C

La unión universal dresser Fig. 85 sirve para unir tuberías de distinto material y distinto diámetro exterior, como fundición dúctil, acero, PVC o HDPE, con una conexión flexible y estanca.

Es una solución habitual en rehabilitación y reparación de redes, donde el tubo existente rara vez coincide con el nuevo.

El cuerpo central es de acero al carbono, las contrabridas de fundición dúctil, la tornillería de acero inoxidable AISI 304 y las juntas de cierre de EPDM con certificado WRAS.

El recubrimiento epoxi también cuenta con certificado WRAS, lo que la hace adecuada para redes de agua potable, además de saneamiento, riego e industria.

Es compatible con tuberías ANSI Schedule 40.

Se fabrica de DN50 a DN1200 a PN16.

Su montaje es rápido y sencillo, sin soldaduras ni bridas en la tubería, lo que reduce el tiempo de intervención en averías y en conexiones entre tramos antiguos y nuevos.

DN50-DN1.200 PN16

50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1.000, 1.100, 1.200

  • Con juntas en EPDM certificadas WRAS (estándar)
  • Admite unir tuberías de distinto material y distinto diámetro exterior
La unión dresser Fig. 85 se monta sobre los extremos de dos tubos y resuelve la conexión entre tuberías de distinto material y diámetro exterior: fundición dúctil, acero, PVC o HDPE.

El carrete telescópico Fig. 80 trabaja de otra forma: va embridado, necesita bridas a ambos lados y facilita el montaje y desmontaje de válvulas, bombas o filtros.

La Fig. 85 une tubo con tubo, útil para empalmar tubería nueva con existente o sustituir un tramo dañado.

Criterio: para desmontar un equipo embridado, carrete Fig. 80; para unir dos tubos, sobre todo de materiales o diámetros exteriores distintos, unión Fig. 85.
Porque la Fig. 85 une tuberías de fundición dúctil, acero, PVC o HDPE, y un mismo diámetro nominal no tiene el mismo diámetro exterior en cada material.

La estanqueidad depende de que las juntas de EPDM asienten sobre cada tubo, y en redes antiguas el diámetro exterior real puede no coincidir con el de la norma original.

También es compatible con tuberías ANSI Schedule 40, útil en plantas con tubería de origen americano.

En la consulta indica:

  • Material de cada tubo.
  • Diámetro exterior medido en obra de cada extremo.
  • Diámetro nominal de la conducción, presión de trabajo y fluido.
Sí.

Está pensada para redes de agua potable y cuenta con certificado WRAS en las juntas de cierre de EPDM y en el recubrimiento epoxi interior y exterior.

WRAS es el esquema británico que certifica que un material en contacto con agua de consumo no altera su calidad, y aparece con frecuencia en pliegos internacionales.

El resto de componentes: cuerpo central en acero al carbono, contrabridas en fundición dúctil y tornillería en acero inoxidable AISI 304, un detalle relevante en una pieza que puede quedar enterrada.

Si tu proyecto exige certificación de materiales, indícalo en la consulta y te indicamos la documentación disponible.
La Fig. 85 trabaja a PN16 en toda su gama, de DN50 a DN1.200.

La temperatura la marcan las juntas de EPDM:

  • Temperatura óptima de trabajo: de -10 °C a +85 °C.
  • Temperatura en picos: hasta +100 °C.


Es decir, trabaja de forma continuada hasta +85 °C y admite puntas ocasionales hasta +100 °C, lo que habitualmente cubre agua potable, saneamiento y riego.

En procesos industriales o químicos, indica el fluido exacto y su concentración antes de dar la unión por válida.
Sí, es una de sus aplicaciones principales.

Al unir tubo con tubo, permite sustituir un tramo dañado o empalmar tubería nueva con existente en una intervención corta.

En redes de agua potable, saneamiento y riego, el tiempo de corte suele ser el coste que más pesa, y una unión de montaje rápido y sencillo ayuda a reducirlo.

Para que la reparación salga a la primera, ten resuelto antes de pedirla:

  • Material y diámetro exterior real de los dos extremos.
  • Diámetro nominal y presión de trabajo.
  • Si la red exige certificación para agua potable.


Es una novedad del catálogo 2026 y cubre un hueco que no resuelve ninguna otra referencia de la gama.
