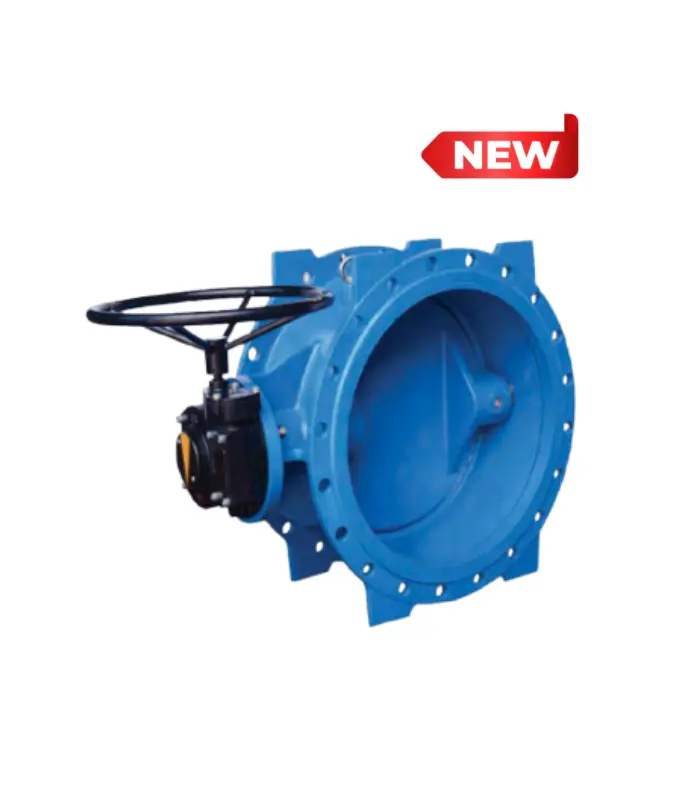

Válvula de Mariposa Doble Excéntrica con Bridas Fig. 20 DE
Válvulas de Mariposa

Válvula de Mariposa Doble Excéntrica con Bridas Fig. 20 DE

Materiales:

  • Cuerpo y disco mariposa en fundición dúctil.
  • Asiento cuerpo y aro disco mariposa en ac. inox. AISI 420 / 316.
  • Eje superior y eje inferior en ac. inox. AISI 420 / 316.
  • Casquillos en latón.
  • Junta disco mariposa en EPDM / NBR.
  • Tóricas en EPDM / NBR.
  • Recubrimiento int. y ext. con EPOXY RAL 5017.



Diseño:

  • Según EN-593.
  • Longitud de montaje según EN 558-1 Serie 14. DIN 3202 / F4.
  • Dimensiones estándar de bridas (cara elevada RF) y taladrado de bridas según UNE-EN 1092-2 PN16.
  • Sobre consulta, opción de taladrado de bridas según UNE-EN 1092-2 PN10 o ANSI 150 lbs.
  • Brida parte superior según ISO 5211 para acoplar actuadores (eléctricos o neumáticos).
DESCARGAR FICHA DE PRODUCTO
solicitar presupuesto
+34 961 321 200
Aplicaciones
Abastecimiento de agua Agua potable Aguas residuales Climatización Combustibles Construcción naval Energía Gas Industria alimentaria Industria farmacéutica Industria petrolera Industria química Obra civil Protección contra incendios Refrigeración Riego Siderurgia Tratamiento de aguas
Temperatura mínima
-10 °C
Temperatura máxima
100 °C

La válvula de mariposa doble excéntrica Fig. 20 DE está pensada para las líneas en las que una mariposa concéntrica se queda corta: grandes diámetros nominales, maniobras frecuentes y servicios donde la estanqueidad tiene que mantenerse a lo largo de muchos ciclos.

Se fabrica con bridas y longitud de montaje F4 (EN 558-1 Serie 14 / DIN 3202 F4), en diámetros nominales de DN100 a DN1200 y PN16 en todo el rango.

Con el diseño de doble excentricidad, el disco se separa del asiento al iniciar la apertura, lo que reduce el rozamiento de la junta durante la maniobra.

El asiento del cuerpo y el aro del disco van en acero inoxidable AISI 420 / 316, la junta del disco y las tóricas en EPDM o NBR, y el cuerpo y el disco en fundición dúctil con recubrimiento epoxi RAL 5017.

Esa combinación reduce el desgaste del cierre y alarga la vida útil de la válvula en servicios exigentes.

Es una válvula indicada para abastecimiento y tratamiento de aguas, riego, climatización, protección contra incendios e industria, y admite reductor manual de esfuerzos o actuador eléctrico trifásico gracias a su brida superior ISO 5211.

Para cada proyecto se elige el elastómero según el fluido: EPDM para agua hasta +100 °C y NBR cuando hay presencia de aceites o hidrocarburos, hasta +80 °C.

DN100-DN1200 PN16

100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200

  • Con reductor manual de esfuerzos
  • Con actuador eléctrico trifásico

Material de cierre

  • Junta y tóricas: EPDM o NBR
En una mariposa concéntrica, el eje pasa por el centro del disco y este suele rozar el elastómero durante buena parte del recorrido.

En una doble excéntrica como la Fig. 20 DE, el eje está desplazado, de modo que el disco se separa del asiento al empezar a abrir y solo apoya en la parte final del cierre.

Eso suele traducirse en menos rozamiento, menos desgaste de la junta y un par de maniobra más contenido.

El cierre se produce entre la junta del disco, en EPDM o NBR, y el asiento del cuerpo en acero inoxidable AISI 420 / 316.

Resulta especialmente interesante en diámetros nominales grandes y en redes donde la válvula debe cerrar bien tras largos periodos sin maniobra.
La Fig. 20 DE mantiene PN16 en toda su gama, de DN100 a DN1200.

En la Fig. 32, en cambio, la presión baja a PN10 de DN350 a DN600 y a PN6 de DN700 a DN1200.

Por eso es la referencia a considerar en grandes conducciones que trabajan por encima de esos valores: abastecimiento en alta, impulsiones o redes de riego a presión, entre otras.

Las bridas son de cara elevada (RF), con taladrado según UNE-EN 1092-2 PN16; sobre consulta, PN10 o ANSI 150 lbs.

En la consulta indica diámetro nominal, presión máxima de servicio con posibles golpes de ariete y taladrado de la tubería.
La Fig. 20 DE sigue EN 558-1 Serie 14 / DIN 3202 F4, una cota más larga que la de mariposas de construcción corta como la Fig. 29 o la Fig. 32 (Serie 20).

La serie F4 es la misma que usan compuertas con bridas como la Fig. 50 – F4 PN16.

Eso puede facilitar sustituir una compuerta F4 por esta mariposa sin cortar tubería ni añadir carretes, si coinciden diámetro nominal y taladrado.

Antes de pedir, mide la cota entre caras de la válvula actual, comprueba el espacio para el reductor o el actuador y que el disco no interfiera al abrir.

En la consulta indica diámetro nominal, taladrado y la referencia que sustituyes.
La Fig. 20 DE se ofrece con reductor manual de esfuerzos o con actuador eléctrico trifásico.

Su brida superior sigue ISO 5211, la interfaz estándar para acoplar actuadores.

El reductor es la opción natural en puntos que se maniobran poco, como sectorización o aislamiento de tramos.

Reduce el esfuerzo y permite una maniobra progresiva, que puede ayudar a limitar golpes de ariete.

El actuador eléctrico tiene sentido con telecontrol, maniobra frecuente o puntos de difícil acceso.

Si hoy instalas reductor pero prevés motorizar, la brida ISO 5211 lo facilita.

En la consulta indica diámetro nominal, presión diferencial y, si va motorizada, tensión y señales necesarias.
La Fig. 20 DE monta junta del disco y tóricas en EPDM o NBR, y se elige por compatibilidad con el fluido:

  • EPDM, de -10 °C a +100 °C: agua potable, aguas residuales, riego, climatización y fluidos de base acuosa.
  • NBR, de -10 °C a +80 °C: fluidos con hidrocarburos, como aceites minerales o combustibles.


El EPDM puede hincharse y perder estanqueidad con hidrocarburos.

Si el fluido combina ambos o lleva aditivos, indica su composición y temperatura en la consulta.

El resto es común: cuerpo y disco en fundición dúctil, ejes en AISI 420 / 316, casquillos en latón y recubrimiento epoxi RAL 5017.
