Válvula Puente Fig. 15
Fig. 45 complementos
Válvulas Puente

Válvula Puente Fig. 15

Materiales:

  • Base, tapa y puente en fundición gris.
  • Husillo y pletina de la tapa en acero.
  • Junta de cierre en NBR.
  • Pintada con EPOXY RAL 5017.

Diseño:

  • Con patas en la base para fijación a tierra.
  • Es de asiento horizontal.
  • No lleva tuercas recambiables.
  • La maneta de accionamiento se vende por separado (opcional).
DESCARGAR FICHA DE PRODUCTO
solicitar presupuesto
+34 961 321 200
Aplicaciones
Balsas Estanques Piscinas
Temperatura mínima
-10 °C
Temperatura máxima
80 ºC
La Fig. 15 es nuestra válvula puente básica, pensada para controlar la salida o el vaciado del agua en balsas, estanques y piscinas. Habitualmente se sitúa en el fondo del vaso, sobre la tubería de salida, y trabaja con un principio muy sencillo: un husillo roscado asciende y desciende por el puente, cuya parte superior va roscada, y arrastra un plato con junta de cierre que asienta sobre un asiento horizontal. La base incorpora patas que actúan a modo de garras, de manera que la válvula puede fijarse directamente al terreno o a una base de hormigón sin bridas ni piezas intermedias. Es el montaje más directo de la familia y se fabrica de DN80 a DN400, uno de los rangos más amplios entre nuestras válvulas puente. La base, la tapa y el puente son de fundición gris, el husillo y la pletina de la tapa de acero y la junta de cierre de NBR, que trabaja desde -10 °C hasta +80 °C. Todo el conjunto va pintado con epoxi RAL 5017. El accionamiento se realiza con una maneta que se suministra de forma opcional. Al tratarse de un diseño sin mecanismos complejos, la maniobra es directa y el conjunto requiere poca atención a lo largo de su vida útil. Es una solución robusta y sencilla para instalaciones en las que se necesita un cierre fiable y una fijación sólida al terreno.

La ficha no declara presión de trabajo.

80, 100, 150, 200, 250, 300, 350, 400

  • Con patas de fijación a tierra (estándar)
  • Con maneta de accionamiento (opcional, se vende por separado)
La Fig. 15 es la válvula puente básica de la familia y está pensada para balsas, estanques y piscinas. Se instala con el asiento en horizontal y se fija a tierra mediante las patas de la base. El cierre lo hace una junta de NBR accionada por el husillo. No lleva tuercas recambiables, por lo que habitualmente encaja en instalaciones con maniobra ocasional y agua a temperatura ambiente. Si la válvula se va a maniobrar con frecuencia, conviene valorar la Fig. 30; si tiene que atornillarse a una brida existente, la Fig. 45.
Las cuatro son válvulas puente de asiento horizontal, pero resuelven necesidades distintas:
  • Fig. 15: base con patas de fijación a tierra y sin tuercas recambiables, de DN80 a DN300; DN350 y DN400 se confirman en la consulta.
  • Fig. 30: misma base con patas, con tuercas recambiables en latón en el puente, de DN80 a DN300.
  • Fig. 45: base-brida taladrada según UNE-EN 1092-2 PN10 en lugar de patas, para atornillarse a una brida existente.
  • Fig. 45N: base-brida, tapa y puente en fundición dúctil, brida PN16, tuercas recambiables y acople a volante o actuador, de DN200 a DN500.
Para elegir, define cómo se fija la válvula, con qué frecuencia se va a maniobrar y si necesitará volante o actuador.
Base, tapa y puente van en fundición gris; el husillo y la pletina de la tapa, en acero, y la junta de cierre, en NBR. El conjunto se entrega pintado con epoxi RAL 5017. La junta de NBR marca el rango de temperatura: de -10 °C a +80 °C, un margen holgado para el agua de balsas, estanques y piscinas. Si el agua lleva algún tratamiento químico o el fluido no es agua, indícalo para confirmar la compatibilidad de la junta. No se especifica una presión de trabajo para la Fig. 15: si va a trabajar bajo una altura de agua considerable, danos ese dato y lo confirmamos con la oferta.

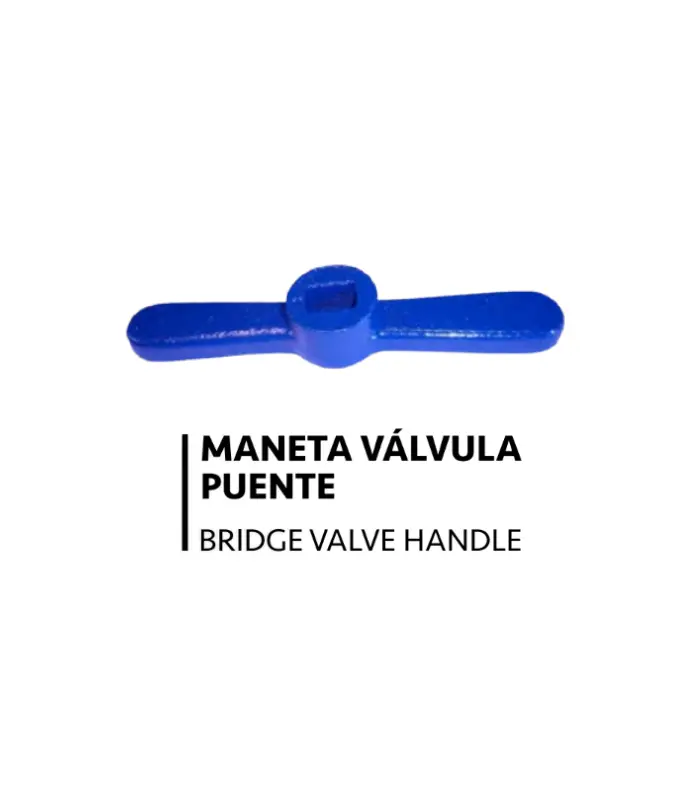

No. La maneta se suministra por separado como accesorio opcional, así que conviene incluirla en el mismo pedido para poder maniobrar la válvula desde el primer día. La misma maneta sirve para la Fig. 15, la Fig. 30 y la Fig. 45, en todos sus diámetros nominales. No aplica a la Fig. 45N, que se acciona con volante o con actuador eléctrico sobre eje prolongado. Si cada válvula se opera de forma independiente o está en un punto de difícil acceso, lo práctico es asignar una maneta a cada una. Si un mismo operario recorre la instalación, pueden bastar menos.
Para confirmar la referencia sin cambios posteriores, incluye:
  • Diámetro nominal, de DN80 a DN300; si necesitas DN350 o DN400, indícalo para confirmarlo.
  • Tipo de fijación: con patas, la Fig. 15; atornillada a una brida, la Fig. 45.
  • Número de manetas de accionamiento, que no van incluidas.
  • Fluido y temperatura, sobre todo si no es agua o lleva algún tratamiento.
  • Altura de la columna de agua sobre la válvula.
  • Frecuencia de maniobra: si es alta, la Fig. 30, con tuercas recambiables, puede resultar más rentable a lo largo de su vida útil.
